KPJ电缆卷筒供电系列电动平车首页 > 产品中心 > KPJ电缆卷筒供电系列电动平车

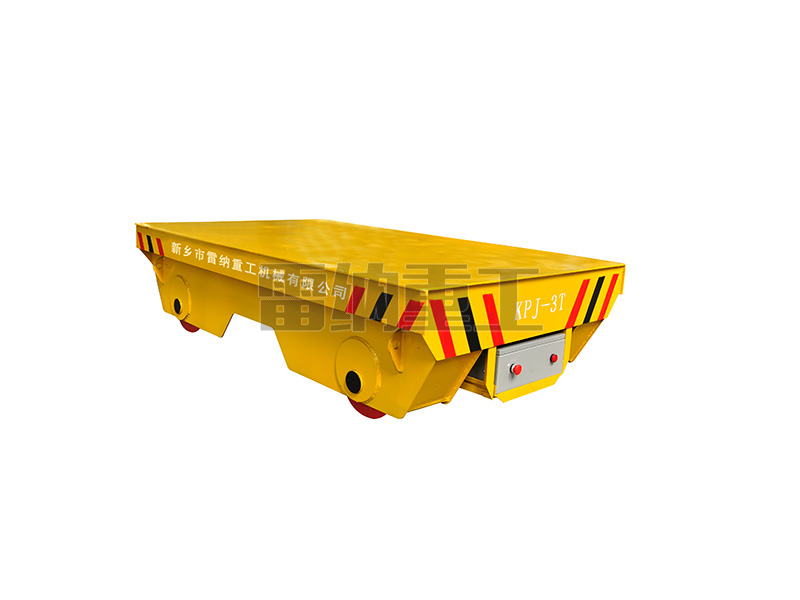

KPJ-3T卷线电动平车
KPJ-3T卷线电动平车
详细说明:

   KPJ-3T电缆卷筒供电电动平车参数:

       1. 载重3吨;

       2. 台面尺寸:2500mm×1500mm;

       3. 高度:600mm;

       4. 运行速度:20m/min;

       5. 供电方式:电缆卷筒供电;

       6. 运行距离:40米;

       KPJ电缆卷筒供电系列电动平车产品描述:

  KPJ系列电缆卷筒供电系列轨道电动平车,是将380V电源通过电缆,依靠平车上的卷线装置的收放而实现平车供电,卷线装置放置在轨道平车的下方,直接将电源通过交流控制系统控制电机的启动、停止、前进、后退、调速等。平车的操作系统采用低压36V电源控制;平车台面上允许加装液压或机械升降系统等装置;可实现自动化远程控制。

  该系列平车可适用于高温、低温、防爆等恶劣环境下使用。

  该系列电动平车采用箱式梁结构,承载力强、不变形、结构简单、成本较低、对轨道铺设要求不高,是车间过跨常见的轨道平车;相对于KPX系列平车,不受使用时间的限制,相对于KPD系列平车,对于轨道铺设要求不高;该系列平车适用于任意载重量、使用频率较高的场合;对于运行距离超过50米,需要增加排线器来铺助卷线。最大运行距离可以满足200米。


KPJ电缆卷线供电系列轨道平车技术参数表
  平车型号KPJ-2tKPJ-5tKPJ-10tKPJ-16tKPJ-20tKPKJ-25tKPJ-30tKPJ-40tKPJ-50tKPJ-63tKPJ-80tkpj-100tKPJ-150t
   额定载重量(t)25101620253040506380100150
台面尺寸
       (mm)
长(L)20003500360040004000450045005000550056006000650010000
宽(W)1500200020002000220022002200240024002400260028003000
高(H)50055055060060065065070070080090010001200
  轨距(mm)1200250026002800280032003200380042004300470049007000
  轨内侧距(mm)1200143514351435143514351435143514351435180020002000
  车轮直径(mm) Φ270 Φ300 Φ300 Φ350 Φ350 Φ400 Φ400 Φ500 Φ500 Φ600Φ600Φ600重Φ600重
  车轮数量(个)4444444444448
  离地间隙(mm)50505050505050505075757575
运行速度(m/min)25252520202020202020202018
  电机功率(kw)0.81.51.52.22.5345.55.57.57.51115
  运行长度(m)25252525303050505050505050
  最大轮压(KN)14.425.842.664.577.794.5110.4142.8174221.4278.4343.8265.2
  参考重量(t)2.53.545.25.66.26.57.37.810.512.314.126.2
  荐用道轨型号     P15     P18     P18     P24     P24     P38       P38     P43     P43     P50     P50   QU100   QU100
说明:1.载重量、台面尺寸、轨内侧距可以根据客户需求设计、制造;2.可选配弹簧式、磁力耦合式(可带排线器)、赌转电机式电缆卷筒;3.可选配遇人自动停止、极限限位装置;4.可选配随车随行操作、固定点操作、无线遥控等;5.可选配进口电器、国产电器;6.可选配中间点供电、两端点供电;7.可选配变频器无极调速;8.可选配耐高温场合要求。
